Kompensation av reaktiv effekt

Centraliserad kompensation är ett effektivt och snabbt sätt att kompensera för den ökning av reaktiv effekt som orsakas av det underjordiska kabelnätet. Den centraliserade kompensationsreaktorn installeras vanligtvis vid den primära transformatorstationen, antingen i ett skyddsrum eller i omedelbar närhet av transformatorstationen i ett utrustningsskydd.

Den centraliserade reaktorn för kompensation av reaktiv effekt kan också utrustas med en lindningskopplare vid belastning och en automatisk regulator, vilket gör att utrustningen självständigt kan upprätthålla rätt kompensationsnivå utan att användaren behöver ingripa.

Förutom centraliserad kompensation är det möjligt att använda decentraliserad reaktiv effektkompensation på enskilda matare eller filialer. Decentraliserade enheter på matare dämpar också spänningsökningen när nätverket arbetar med låg belastning. Detta gör det möjligt att kompensera för reaktiv effekt exakt där den behövs.

I takt med att situationen med nätverksväxling förändras underlättar decentraliserad kompensation nätverksdriften, eftersom mataren kompenserar för sin egen reaktiva effekt, oavsett varifrån den matas. Kompensationsreaktorn kan placeras i en transformatorstation eller ett separat skyddsrum för utrustning, beroende på enhetens storlek. Decentraliserade kompenseringsenheter för reaktiv effekt finns också som kombinationsenheter, som kan inkludera en distributionstransformator och/eller jordfelsströmkompensationsspole.

De bästa och tillförlitliga resultaten uppnås genom att använda centraliserad kompensation vid transformatorstationer och decentraliserade kompensationsenheter placerade i nätverket.

Kompensationsenheter finns som fasta eller justerbara. Justeringen av enheterna kan genomföras med följande justeringsmetoder:

• Avlastande lindningskopplare
• Avlastande lindningskopplare med motordrift
• Lindningskopplare vid belastning
• Lindningskopplare med automatisk styrning

Det är viktigt att ta hänsyn till bullernivån och förlusterna som orsakas av kompensationsreaktorn. En högkvalitativ enhet, korrekt installerad, kommer att hålla länge i nätverket utan att orsaka skada eller störning på andra enheter eller miljön. Utrustningen bör vara utrustad med nödvändigt överspänningsskydd för att säkerställa hållbarhet vid användning och förhindra skadlig övervolymtage spikar.

Utrustningsskyddsrummet är en byggnad av sekundär transformatorstationstyp som är avsedd för kompensationsutrustning och uppfyller kundernas krav på ett utmärkt sätt när det gäller användbarhet, enkelhet, utseende och kostnadseffektivitet.

Utrustningsskyddet är rymligare än en sekundär transformatorstation, vilket gör det lättare att granska och underhålla utrustningen. Den övergripande utformningen av skyddsrummet kan alltid definieras enligt kundens behov. Tillgängliga modeller i standardstorlek (fundamentets yttermått):

• 2,4m x 5,8m
• 2,4m x 4,5m
• 2,4m x 2,65m

Hållbar finsk design

Vid utformningen av utrustningsskyddet tar man hänsyn till de maximala snö- och vindlasterna som råder i norr. Omfattande hållfasthetsberäkningar har gjorts för konstruktionerna, även med beaktande av de påfrestningar som orsakas av lyften av byggnaden. Utrustningsskyddet levereras till byggplatsen redo att användas tillsammans med grundbassängen.

Fundamentet är en enhetlig och plattbottnad bassäng med betongelement, i vilken utrustningsskyddet kan placeras fritt. Grunden fungerar också som en brandsäker och hållbar oljeuppsamlingsbassäng. Fundamentets design fokuserar också på enkel installation.

Vid behov kan skyddsrummen utrustas med effektiverad naturlig ventilation eller fläktar. Tillverkningen av skyddsrum för utrustning är certifierad enligt ISO 9001, ISO 14001 och ISO 45001.

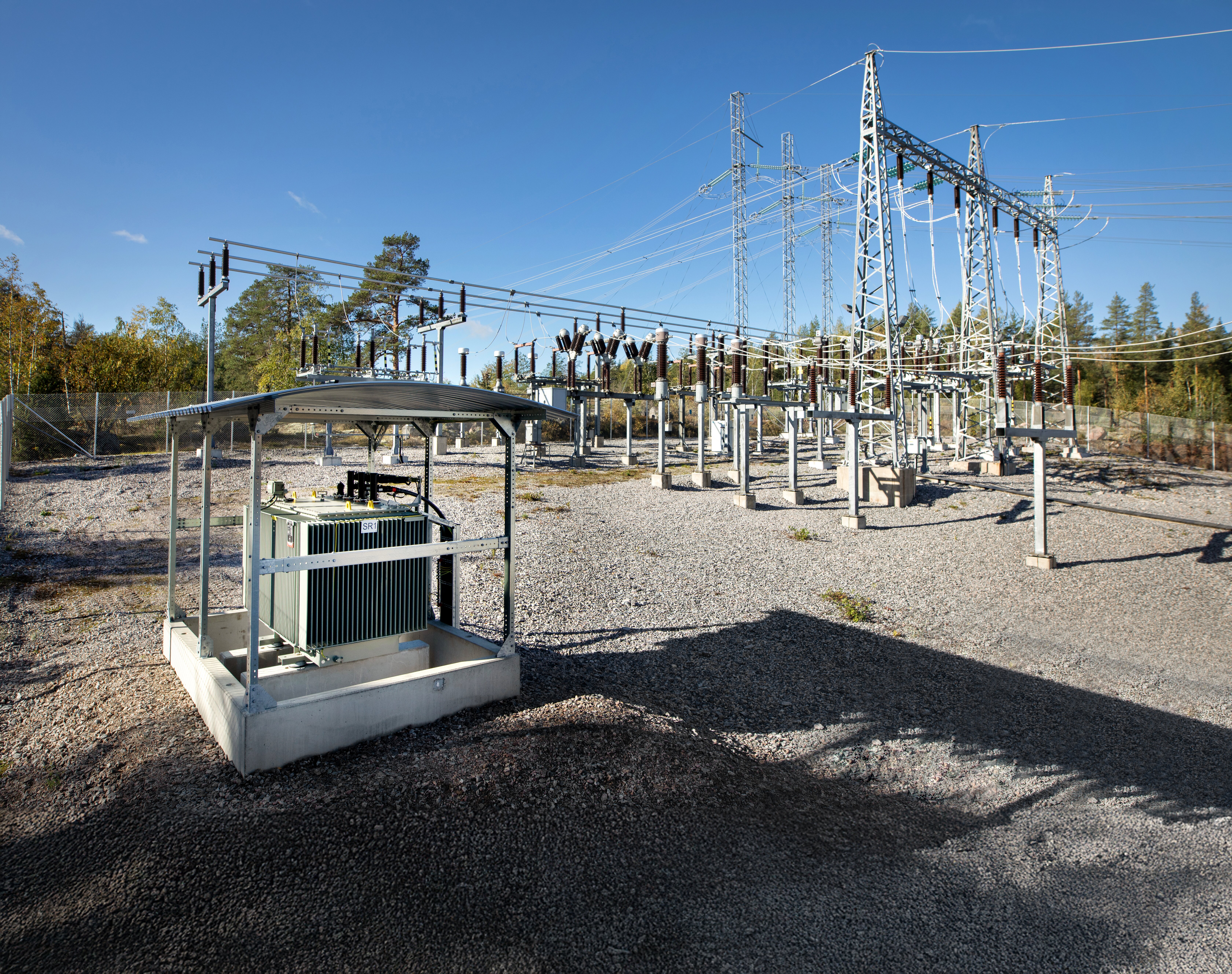

Det lönar sig att använda tak över huvudet

• Möjliggör flexibel placering av utrustningen i transformatorstationen.
• Vid behov kan skyddstaket även installeras utanför transformatorstationens stängsel.
• Det finns ingen anledning att oroa sig för att dränera regnvatten.
• Ger bra skydd till utrustning mot väder, vandalism och UV-strålning.
• Prisvärt alternativ.
