Wirtualny pomocnik projektanta linii izolowanych

ENSTO DESIGNER to narzędzie opracowane z myślą o wszystkich, którzy muszą w swojej codziennej pracy wykonywać tabele doboru osprzętu dla linii napowietrznych. Przy pomocy zaledwie kilku kliknięć, znając konfigurację trasy linii, wygenerujecie Państwo bezbłędne zestawienie materiałów i tabele montażowe, będziecie mogli je wydrukować i załączyć do projektu albo zapisać w arkuszu kalkulacyjnym. Program można pobrać bezpłatnie po rejestracji przy pomocy formularza zamieszczonego poniżej.

Podstawowe funkcje programu Ensto Designer

  • Dobór materiałów dla linii nn
  • Eksport zestawień do pliku .xls
  • Norma bazowa PN-E 5100
  • Norma bazowa PN-EN 50341
  • Generowanie pliku wyceny materiałów

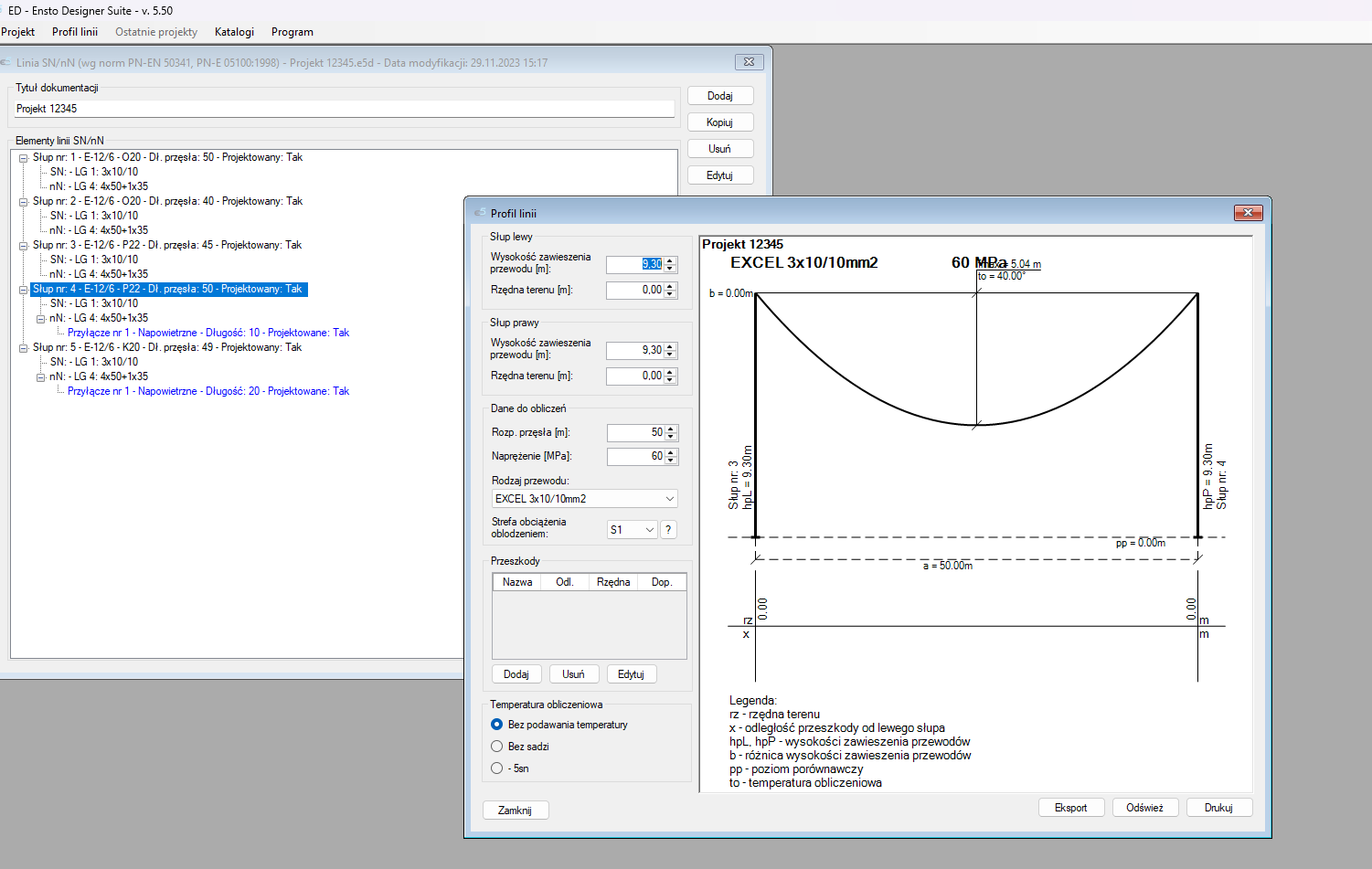

  • Profil linii z możliwością dodawania przeszkód terenowych i skrzyżowań
  • Eksport profilu linii do pliku graficznego
  • Podgląd zestawienia materiałów w trakcie doboru
  • Dodawanie materiałów spoza katalogu typowego
  • Wizualizacja położenia torów linii na słupie
  • Wizualizacja załomów linii
  • Wirtualna „teczka” projektu
  • Dodawanie załączników do wybranego stanowiska
  • Powiadomienie o dostępności nowej wersji
  • Szczegółowe informacje o materiałach dostępne z poziomu zestawienia
  • Auto-zapis projektu
  • Elektroniczne mapki stref oblodzeniowych i wiatrów
  • Możliwość dodania stanowiska niestandardowego (spoza katalogu)

Warto wiedzieć

Zakres merytoryczny programu obejmuje nastepujące katalogi rozwiązań typowych wydanych przez Ensto Pol Sp. z o.o., a opracowanych przez firmę Energolinia Sp. z o.o. Poznań:

  • EN-280 "Katalog linii napowietrznych średniego i niskiego napięcia z przewodami samonośnymi izolowanymi na żerdziach wirowanych, ŻN i BSW" -  listopad 2021 (Katalog spełnia wymagania norm: Linia SN - PN-EN 50341-1:2013, PN-EN 50341-2-22:2016; Linia nn - PN-E-05100-1:1998)
  • EN-144 "Katalog linii napowietrznych niskiego napięcia z przewodami samonosnymi o powłoce z polietylenu usieciowanego o przekrojach 25-120 mm2 na żerdziach wirowanych i ŻN" - redakcja 2 - sierpień 2018 (opracowanie zgodne z PN-E-05100:1998 i N SEP-E-003)
  • EN-144 "Katalog linii napowietrznych wielotorowych niskiego napięcia z przewodami izolowanymi, samonosnymi o przekrojach 25 ÷ 120 mm2 na żerdziach wirowanych" - marzec 2016 (opracowanie zgodne z PN-EN 50341-1:2013, PN-EN 50341-2-22, N SEP-E-003:2003)

Wszystkie wyżej wymienione katalogi są cześcią programu.

Pobierz oprogramowanie Ensto Designer 5.50
