Accessoires de câbles souterrains

Les accessoires d’Ensto pour les réseaux câblés souterrains basse et moyenne tension comprennent des ensembles de produits complets, fonctionnels et fiables avec des technologies thermorétractables et rétractables à froid. Les accessoires de câbles sont faciles à installer, sûrs à utiliser et testés selon les exigences des normes internationales.

Le suédois E.ON fait confiance à la technologie Cold Shrink

Il y a dix ans, le gestionnaire de réseau de distribution suédois E.ON a pris la décision de passer à la technologie rétractable au froid dans les installations de câbles souterrains. La rétraction à froid avec un contrôle géométrique intégré des contraintes s’est avérée être une solution technique très efficace pour leurs besoins.

Viser un réseau résistant aux intempéries

La part du câblage souterrain dans les réseaux de distribution d’électricité a considérablement augmenté au cours de la dernière décennie, alors que les opérateurs de distribution d’électricité visent à améliorer la résilience face aux conditions climatiques changeantes. Sous terre, les câbles sont protégés contre le climat exigeant qui réduit la fréquence des défauts des réseaux.

Les accessoires utilisés dans le câblage souterrain jouent un rôle essentiel pour assurer une distribution d’électricité fiable et sûre. Les accessoires permettent des connexions et des terminaisons de câble correctes et protègent le câble des contraintes physiques, de l’humidité et des contaminants externes. Ensto dispose d’une vaste gamme d’accessoires pour les réseaux de câbles souterrains basse et moyenne tension , y compris des ensembles de produits complets, fonctionnels et fiables avec des technologies thermorétractables, rétractables à froid et hybrides.

Nos solutions complètes comprennent des joints, des terminaisons et des connecteurs séparables blindés, tous équipés de nos connecteurs mécaniques ou de nos cosses de haute qualité pour garantir des performances optimales et une durabilité à long terme.

Solutions

Accessoires basse tension

Le réseau basse tension est essentiel pour assurer une distribution d’énergie fiable, sûre et efficace, fournissant de l’énergie aux foyers, aux entreprises et aux petits sites industriels. Principalement situé en zone urbaine, l’utilisation de câbles souterrains offre une solution sécurisée qui permet de réduire les pannes et d’améliorer la stabilité du réseau électrique.

Ensto propose une large gamme d’accessoires de câbles enterrés pour les réseaux de distribution basse tension, y compris des ensembles de produits complets et de haute qualité pour le raccordement et la terminaison de câbles basse tension jusqu’à 1 kV.

Joints de câbles

Des joints de câbles basse tension sont disponibles pour différents types de câbles polymères et isolés en papier utilisés dans le réseau. L’offre de produits comprend différents types de gammes de prises de courant : joints droits thermorétractables et joints de transition pour des câbles allant de 1,5 à 300 mm2.

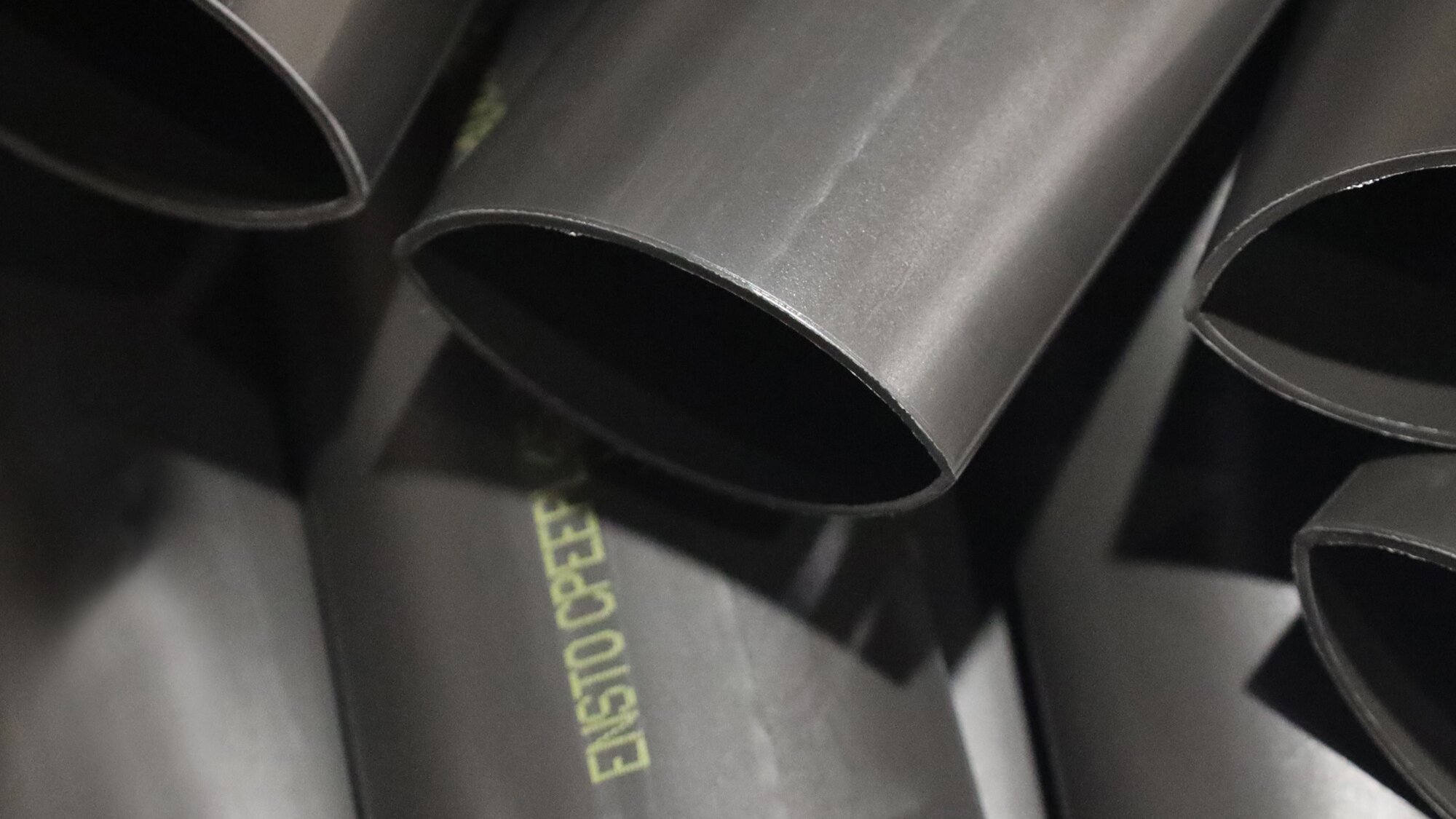

Les joints thermorétractables comprennent des gaines thermorétractables à paroi épaisse pour l’isolation et les gaines extérieures, et comprennent tous les composants nécessaires nécessaires à un assemblage de haute qualité. Des options de produit pour les types de câbles courants sont disponibles avec et sans connecteurs à boulon de cisaillement.

Voir les produits : Joints thermorétractables BT

Terminaisons de câbles

Des terminaisons de câble basse tension sont disponibles pour différents types de câbles polymères et isolés en papier utilisés dans le réseau. L’offre de produits comprend différents types de gammes de terminaisons thermorétractables intérieures et extérieures pour des câbles allant de 6 à 300 mm2.

Les terminaisons thermorétractables comprennent des échappées thermorétractables et des gaines thermorétractables pour la protection du noyau et le marquage de phase, et comprennent tous les composants nécessaires à un assemblage de haute qualité. Les options de produit pour les types de câbles courants sont disponibles avec et sans pattes de boulon de cisaillement.

Voir les produits : Terminaisons thermorétractables BT

Accessoires moyenne tension

Le réseau moyenne tension transporte l’électricité sur de longues distances entre le réseau haute tension et le réseau basse tension. Ce processus nécessite un nombre important de câbles souterrains et d’accessoires de câbles pour assurer une distribution d’énergie fiable, sûre et efficace.

Ensto fournit des accessoires de câbles moyenne tension de haute qualité et sûrs, conçus avec un nombre minimal de composants, ce qui permet une installation plus rapide grâce au nombre réduit d’étapes nécessaires.

Joints de câbles

Une large gamme de joints de câbles moyenne tension est disponible en versions thermorétractables, rétractables à froid ou hybrides pour divers types de câbles polymères et isolés en papier. L’offre de produits comprend différents types de joints droits, de joints de transition et de joints de rupture de gaine pour des tensions allant jusqu’à 42 kV et des sections de câble allant de 10 à 1000 mm².

Les kits de joints thermorétractables utilisent différents types de tubes en polyoléfine thermorétractables pour tous les contrôles de contrainte, isolants et couches de gaine extérieures.

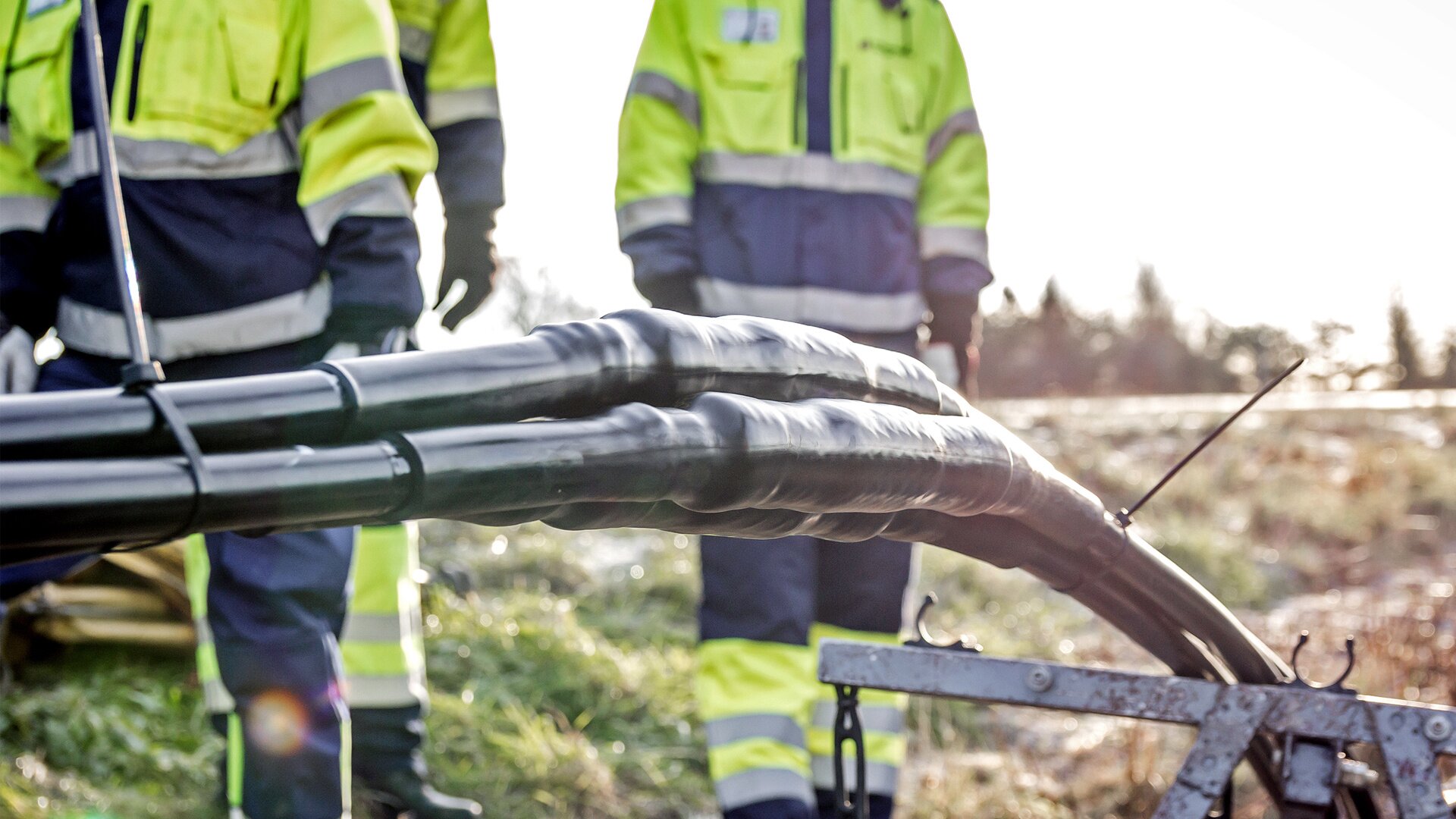

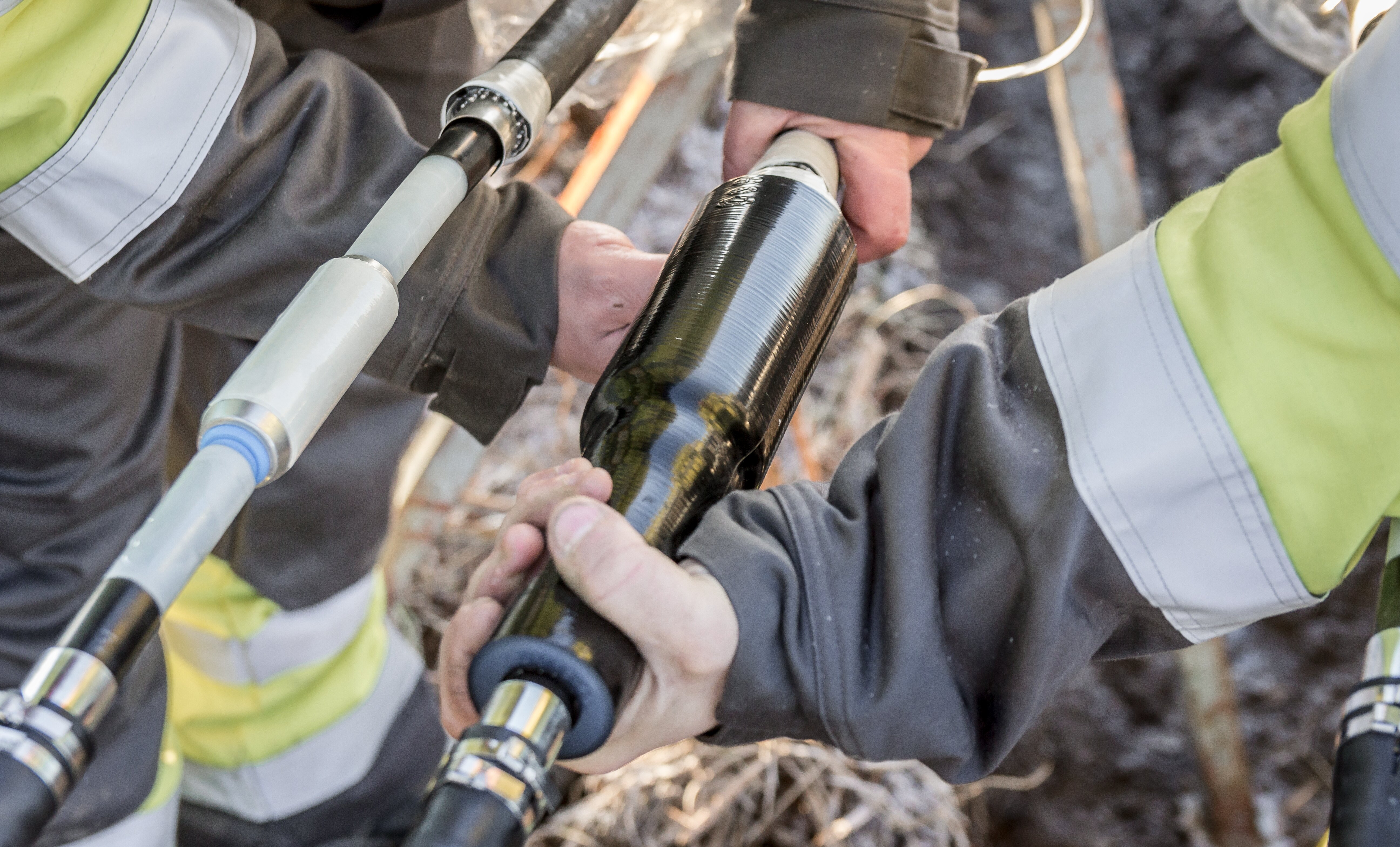

Les joints rétractables à froid utilisent du silicone élastique avec tous les composants de contrôle des contraintes inclus dans un corps de joint monobloc et sont chargés sur des rubans en spirale pour une installation facile. Les joints rétractables au froid sont disponibles avec des tubes de gaine extérieure chargés sur des rubans en spirale séparés et sous forme de joints « tout-en-un » très compacts, dont le tube de gaine extérieure est pré-assemblé sur le dessus du corps du joint pour une installation rapide et facile.

Les joints hybrides combinent les principaux avantages des technologies thermorétractables et rétractables à froid avec leurs corps de joints rétractables à froid chargés en spirale pour une installation rapide et facile et la finition externe polyvalente et robuste des tubes de gaine extérieure thermorétractables.

Voir les produits : Joints thermorétractables MV et joints rétractables à froid MV

Terminaisons de câbles

Ensto propose une large gamme de terminaisons de câbles moyenne tension disponibles en versions thermorétractables, rétractables à froid ou hybrides pour divers types de câbles isolés en polymère et en papier. L’offre de produits comprend différents types de gammes de terminaisons intérieures et extérieures pour des tensions allant jusqu’à 42 kV et des sections de câble allant de 10 à 1000 mm2.

Les terminaisons thermorétractables utilisent des tubes en polyoléfine thermorétractables pour le contrôle des contraintes et les couches isolantes anti-trace. Les dérivations thermorétractables en terminaisons à 3 conducteurs sont disponibles en versions conductrices ou isolantes pour différentes applications.

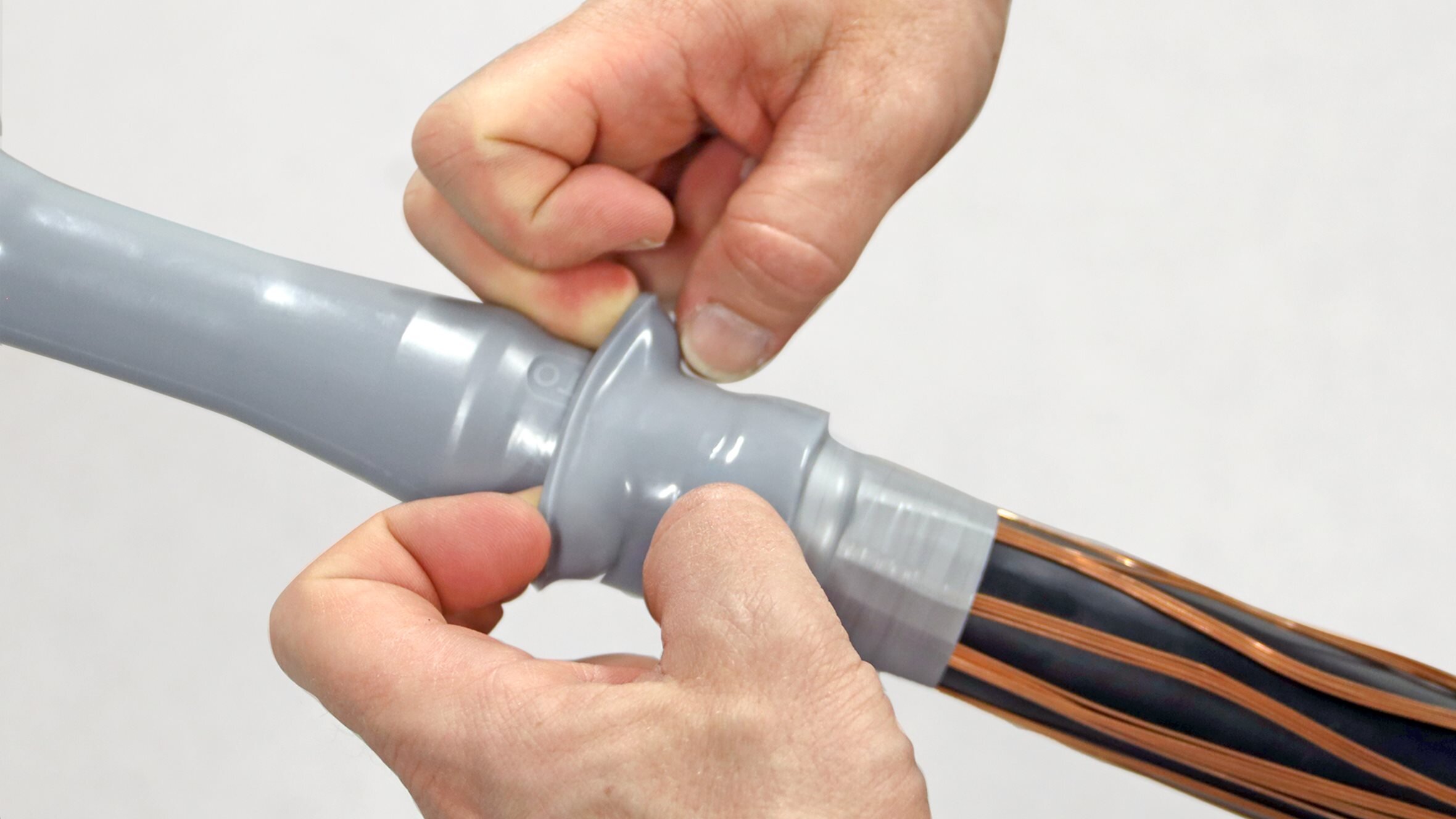

Les terminaisons rétractables au froid utilisent du silicone élastique anti-pistage avec des composants de contrôle des contraintes et des pare-pluie, le tout inclus dans un corps de terminaison monobloc. Les corps de terminaison sont chargés sur des rubans en spirale pour une installation facile et sûre.

Les terminaisons hybrides sont disponibles pour les câbles à 3 conducteurs où les principaux avantages de la technologie thermorétractable et de la technologie rétractable à froid sont combinés en utilisant des corps de terminaison rétractables à froid chargés en spirale pour une installation plus rapide, ainsi que des dérivations thermorétractables et des tubes de protection à noyau thermorétractables pour une protection externe plus résistante.

Voir les produits : Terminaisons thermorétractables MT et terminaisons rétractables à froid MT

Connecteurs séparables blindés

Les connecteurs séparables sont utilisés pour connecter les câbles directement dans l’appareillage de commutation et les transformateurs qui utilisent des traversées interphasiques standardisées. La sélection de connecteurs séparables blindés d’Ensto comprend des connecteurs coudés et droits pour les traversées 250 A de type A et les connecteurs en T, des connecteurs arrière et des parafoudres pour les connexions de traversées de type C 630 A pour des tensions allant jusqu’à 24 kV. L’offre de produits comprend des kits d’accessoires pour les types courants de câbles polymères à 1 et 3 conducteurs avec des sections allant de 10 à 300 mm2.

Les connecteurs sont sans contact, sans entretien et adaptés à une utilisation intérieure et extérieure. Le silicone élastique en tant que matière première garantit de larges zones d’utilisation et une installation confortable, même dans les sites les plus étroits sans travaux à chaud ni permis de travail à chaud.

Tous les kits d’accessoires sont livrés avec tous les composants nécessaires emballés de manière pratique, ce qui simplifie le processus d’installation et permet de gagner du temps. Cette approche globale améliore à la fois la fiabilité et l’expérience utilisateur.

Voir les produits : Connecteurs séparables blindés

Connecteurs et cosses de câble

Une partie importante des accessoires de câbles souterrains sont les connecteurs au niveau des joints et les cosses aux terminaisons. Les connecteurs de câble et les cosses d’Ensto ont été conçus pour rendre l’installation aussi facile et sans effort que possible. Tous les connecteurs de câbles et les cosses de câble sont équipés de boulons à tête de cisaillement, qui garantissent une installation fiable et uniforme sans avoir besoin d’outils spéciaux.

Connecteurs et cosses pour basse tension

La gamme complète de connecteurs mécaniques et de cosses pour câbles basse tension couvre une large gamme de sections couramment utilisées entre 6 et 300 mm². Les connecteurs et les cosses peuvent être utilisés sur des câbles avec des conducteurs en aluminium et en cuivre jusqu’à 1 kV et conviennent aux conducteurs solides, toronnés, sectoriels et ronds.

Grâce à la construction du boulon à tête de cisaillement, aucun outil de compression n’est nécessaire. La force requise est obtenue en serrant le boulon jusqu’à ce qu’il se brise Tous les connecteurs et les cosses sont étanches longitudinalement.

Voir les produits : Connecteurs de câbles mécaniques BT et cosses de câble mécaniques BT

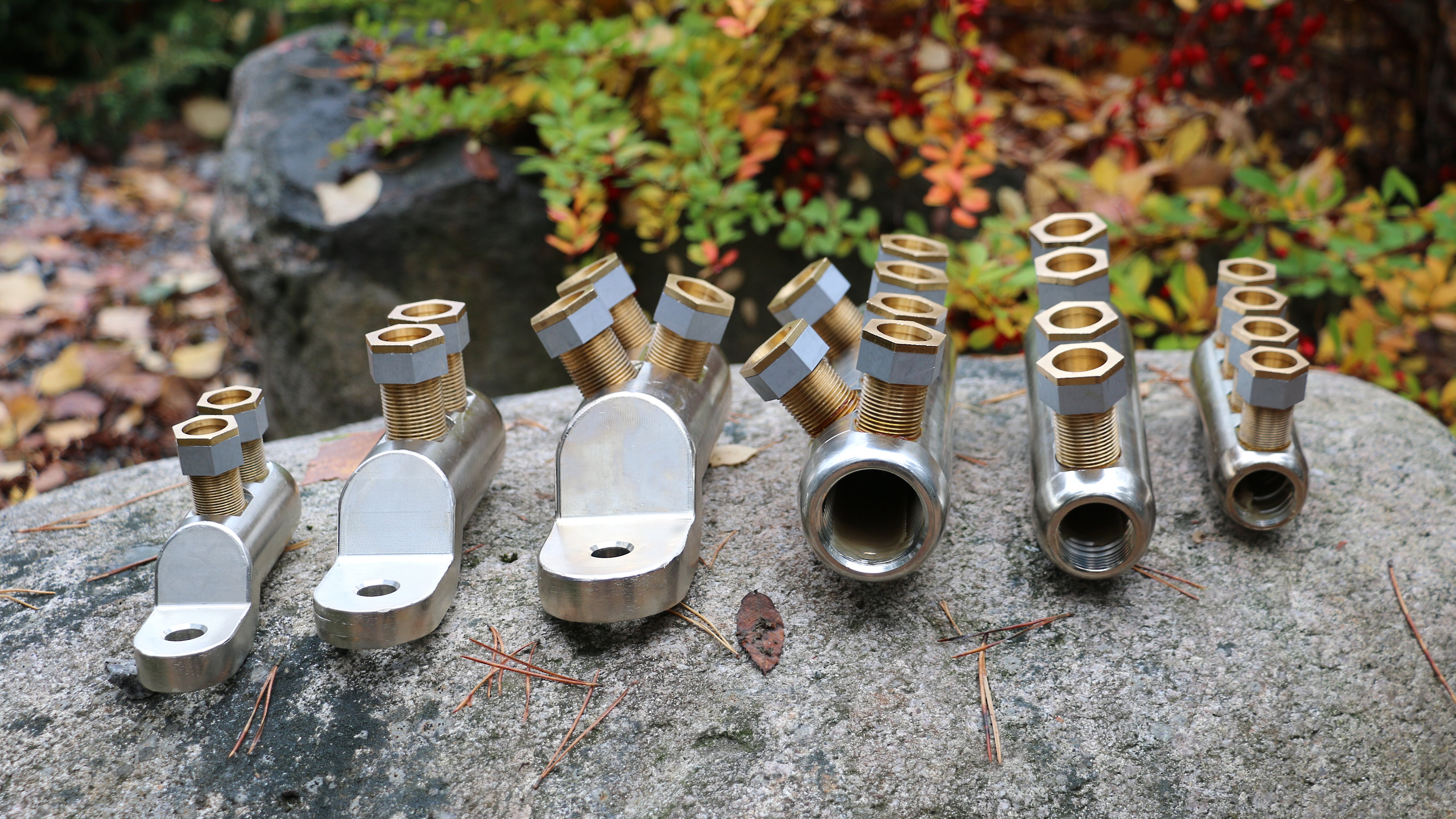

Connecteurs et cosses pour moyenne tension

L’offre de connecteurs et de cosses moyenne tension d’Ensto couvre une large gamme de sections allant de 10 mm² à 800 mm². Les connecteurs et les cosses peuvent être utilisés sur des câbles avec des conducteurs en aluminium et en cuivre jusqu’à 42 kV et conviennent aux conducteurs solides, toronnés, sectoriels et ronds.

Les connecteurs et les cosses ont une conception de vis avec cisaillement continu - la vis se casse toujours au bon endroit lors de l’installation au niveau de la surface. Ceci est important car les installations de câbles souterrains sont souvent réalisées dans des conditions très difficiles.

Les propriétés électriques des formes sont optimisées par des simulations - l’effet du champ électrique est minimisé à chaque endroit et il n’y a pas d’arêtes vives du tout. L’une des nouvelles caractéristiques est un capuchon semi-conducteur pour les connecteurs, ce qui accélère l’installation du connecteur et il n’est pas nécessaire d’ajouter du mastic dans les trous de vis.

Les produits sont testés selon les normes les plus récentes dans le laboratoire accrédité d’Ensto, ce qui garantit une haute qualité des produits.

Voir les produits : Connecteurs de câbles mécaniques MT et cosses de câble mécaniques MT

Conçu pour une longue durée de vie

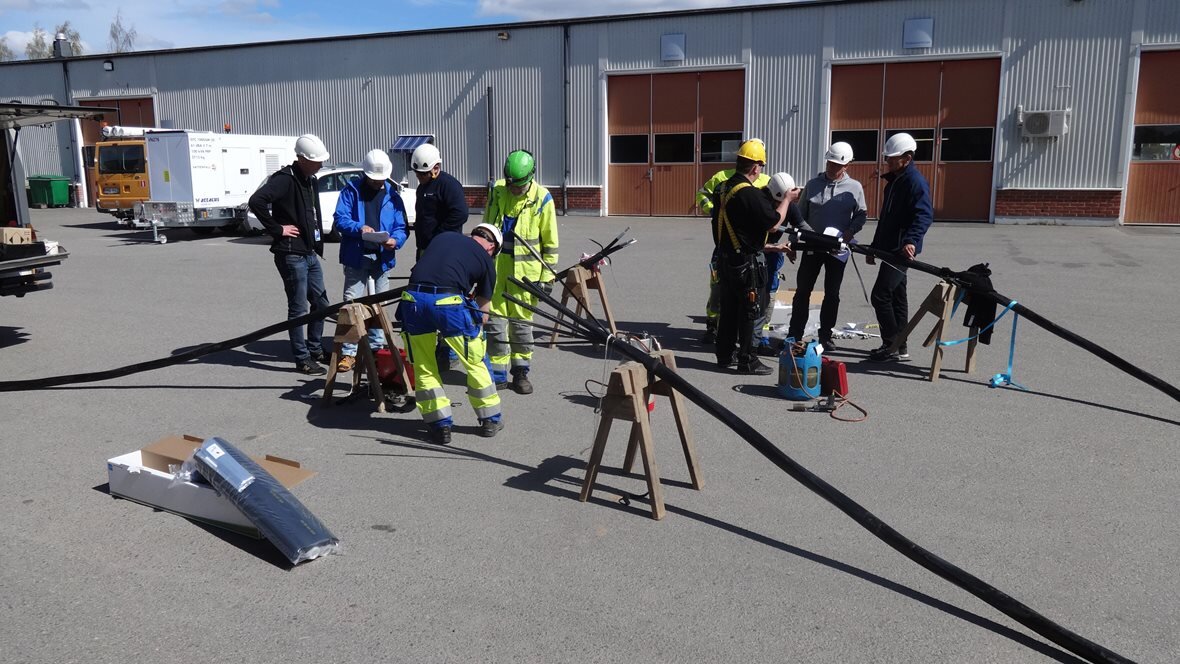

Tous les accessoires sont fabriqués à partir de matériaux de haute qualité et conçus pour une longue durée de vie, un besoin minimal d’entretien et un faible impact sur l’environnement sur le cycle de vie. La formation des clients Ensto Pro garantit une construction sans faille du réseau câblé et une utilisation efficace des produits et solutions Ensto.

Nous produisons nous-mêmes des accessoires et des composants moyenne tension de haute qualité : composants en silicone, gaines thermorétractables, connecteurs de câbles, cosses et parafoudres. Une chaîne d’approvisionnement courte et flexible garantit une bonne disponibilité.

Service professionnel

Ensto est fier de fournir un service client de haut niveau pour ses produits et solutions, ce qui garantit le succès des opérations de ses clients. Contactez le représentant commercial local pour plus de détails sur les produits et solutions, le support technique ou la formation.

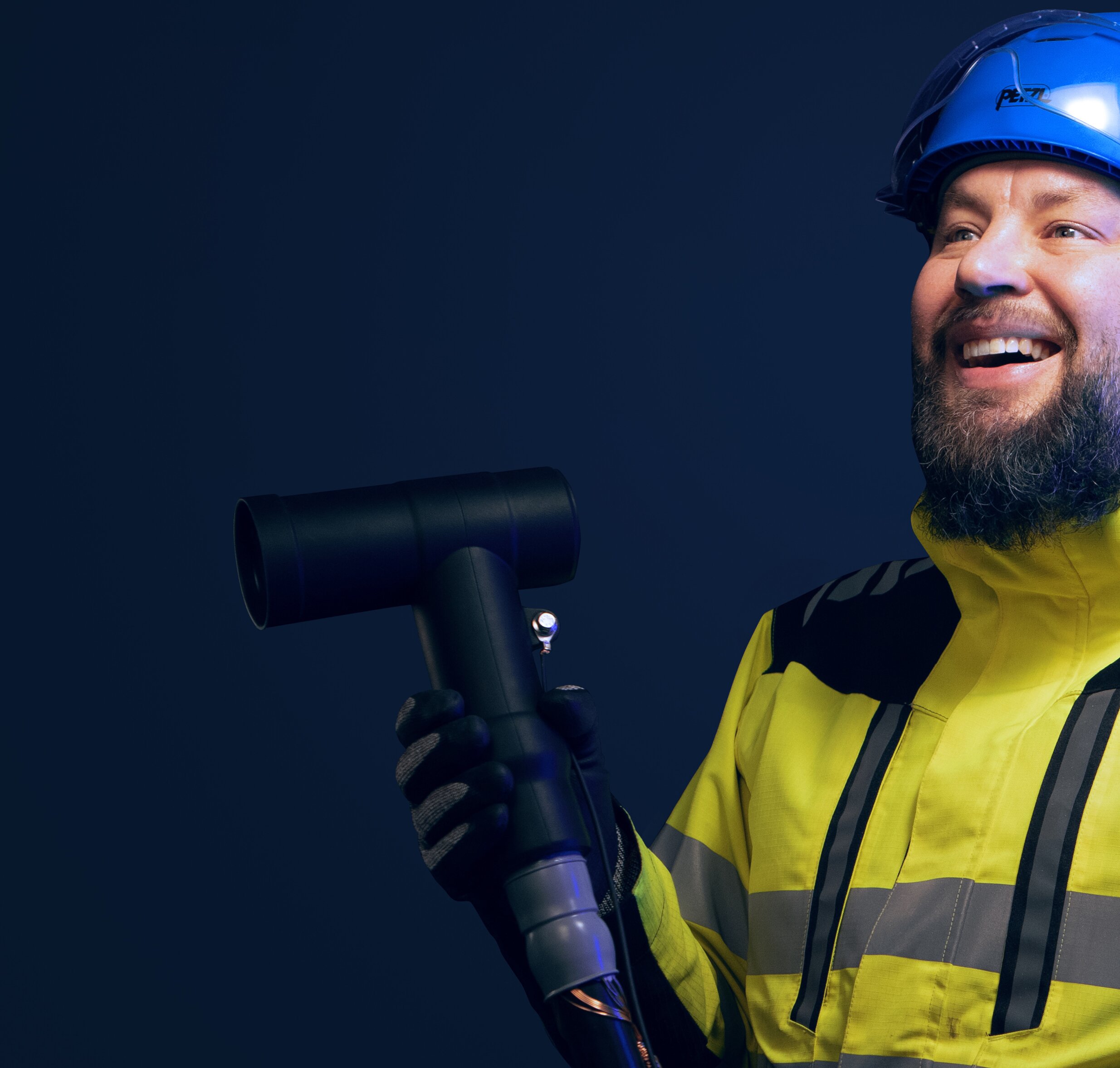

Restez au frais avec les connecteurs séparables blindés d’Ensto

Ne vous inquiétez plus des choses qui vous retiennent au travail, comme les travaux à chaud, les erreurs inutiles, les heures supplémentaires, les problèmes de disponibilité ou les sites d’installation restreints. Le connecteur séparable blindé Ensto est un ensemble parfaitement compact, facile et fiable à installer, vous pouvez vous protéger, vous et votre travail, de trop chauffer.

Partie essentielle du réseau

S’il n’y avait pas de joints moyenne tension, il ne serait pas possible de construire le réseau ! C’est pourquoi ils jouent un rôle essentiel dans le réseau câblé souterrain.
