Ruuvikaapelikenkä KG18
Käytetään Al-johtimien liittämiseen keskuksiin, kojeisiin ja kiskoihin. Liitoksissa on käytettävä liitosrasvaa. Alumiiniosat ovat korroosion kestävää seosalumiiniprofiilia, jonka vetomurtolujuus on 300 N/mm². Ruuvit ovat kuumasinkittyjä ja lujuusluokkaa 8.8. Kuparikiskot on tinattu.
| Koodi | KG18 |
| GTIN | 6418677400179 |
| Nimi | Ruuvikaapelikenkä Al 2x50-240 mm² |
| Sähkönumero | 5218076 |

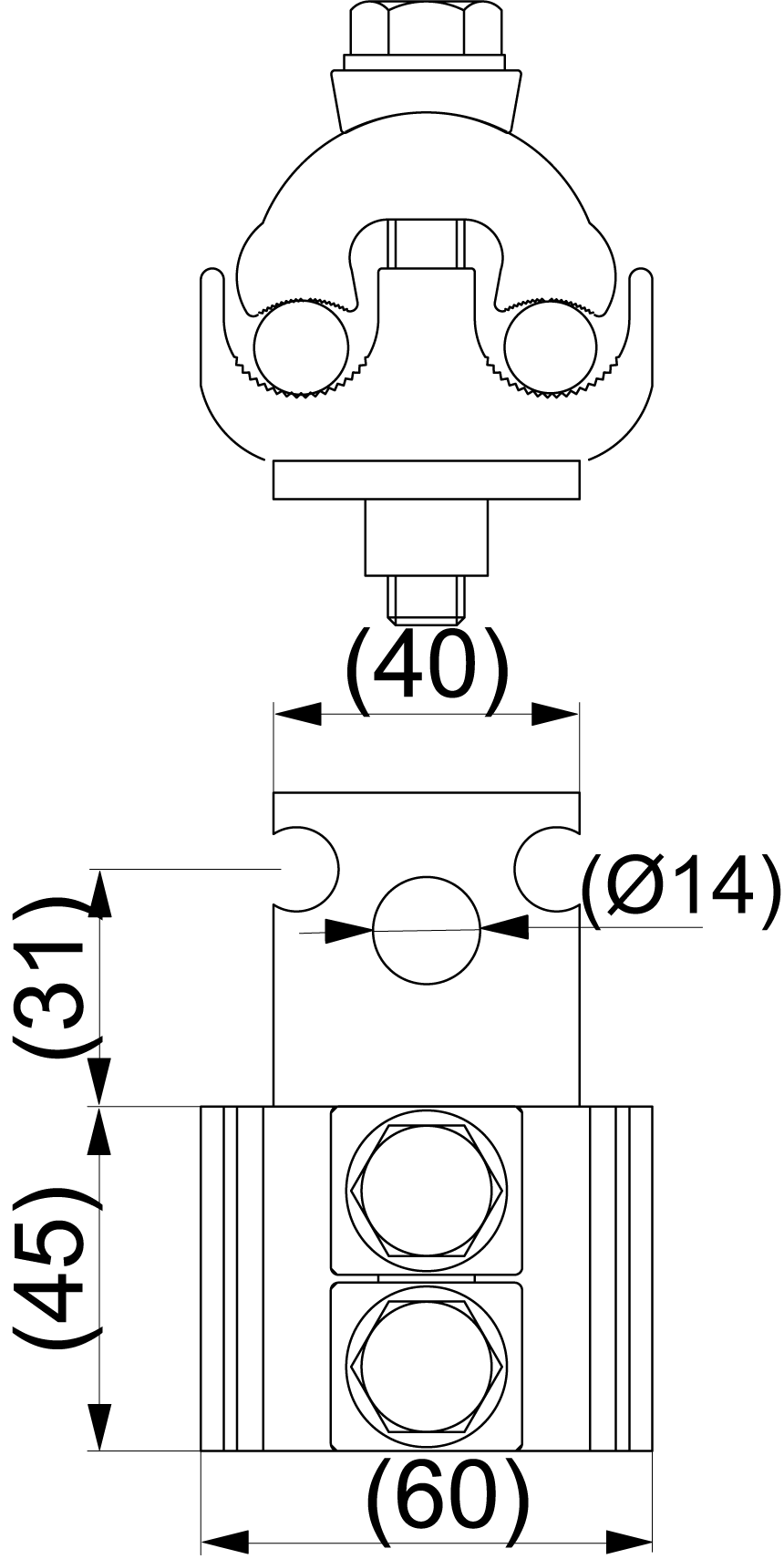

| Mitat | |
|---|---|
| Paino | 0.46 kg |
| Leveys | 60 mm |
| Pituus | 45 mm |
| Johtimen halkaisija | 7.7 ... 20 mm |
| Johtimen koko | Al 2x50-240 mm² |
| Sertifikaatit | |
| Standardimerkinnät | IEC 61238-1:2003 |
| Liitinluokka | clause 6 |
| Ominaisuudet | |
| Pultti | 2xM10 |
| Mekaaninen | |
| Kiristysmomentti Nm | 40 Nm |
| ETIM | |
| ETIM Class | EC000001 |
| Virtakiskon leveys | ≥ 40 mm |
| Soveltuu | Flat rail |
| Liittimen leveys | 60 mm |
| Suurin poikkipinta-ala | 240 mm² |
| Soveltuu pyöröjohdinliitoksiin | Yes |
| Soveltuu sektorijohdinliitoksiin | Yes |
| Laatikko | |
|---|---|
| Pakkauskoko | 20 kpl |
| Syvyys | 210 mm |
| Korkeus | 160 mm |
| Leveys | 210 mm |
| Paino | 9.352 kg |
| Tilavuus | 7.056 l |
| Lavapakkaus | |
| Pakkauskoko | 1400 kpl |
| Syvyys | 1200 mm |
| Korkeus | 840 mm |
| Leveys | 800 mm |
| Paino | 674.640 kg |
| Tilavuus | 806.4 l |
