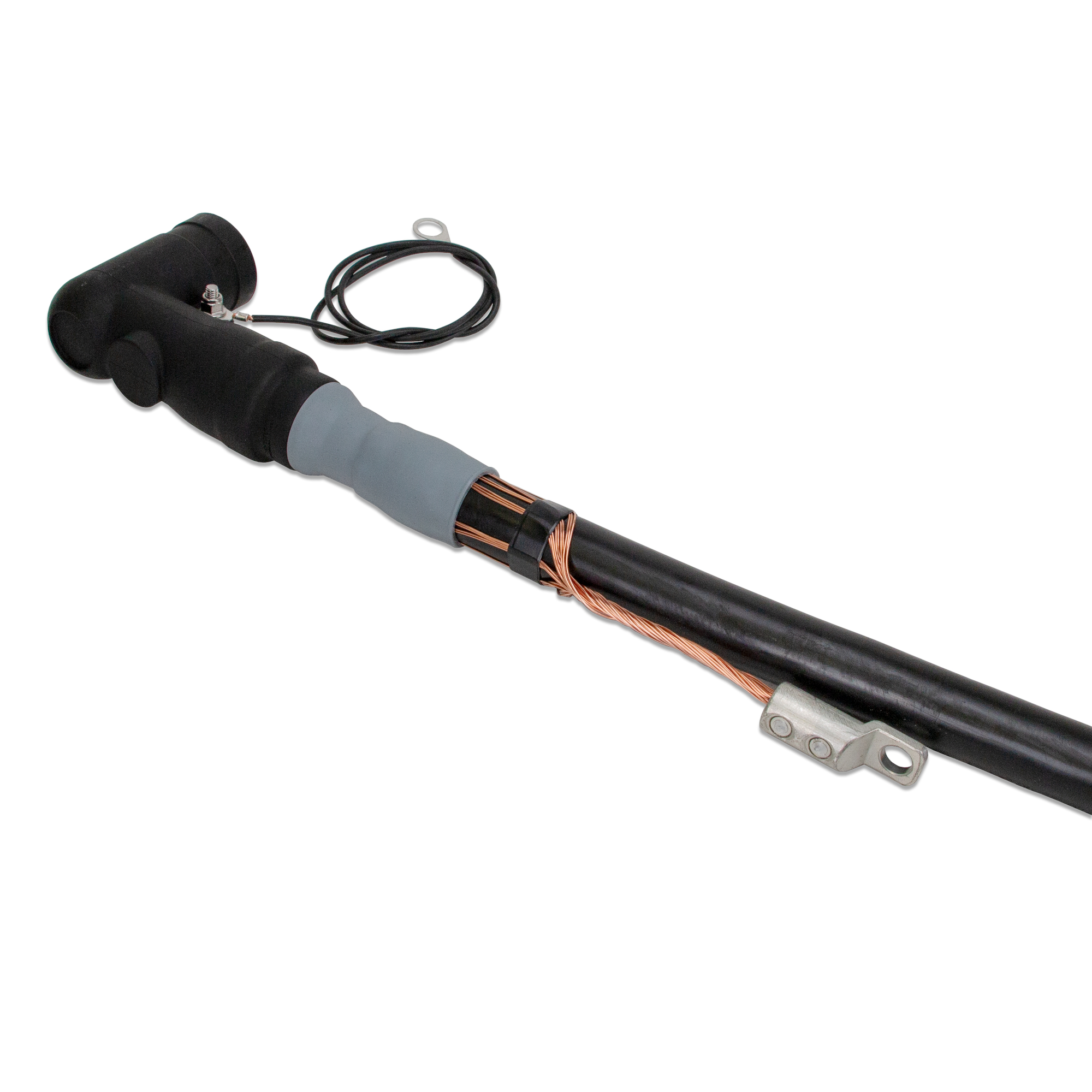

Kosketussuojattu pistokepääte CONE250.2
2_M2.gif)
Kosketussuojattua kulmapistokepäätettä käytetään 12 kV muovikaapelin liittämiseen muuntajiin, moottoreihin ja erityisesti SF6–kojeistoihin sekä sisä- että ulkotiloissa. Päätteen nimellisvirta on 250 A. Se soveltuu sekä Al- että Cu-kaapelille.
| Koodi | CONE250.2 |
| GTIN | 6438100319830 |
| Nimi | Kosketussuojattu pistokepääte 250 A Elbow Connector 6/10 (12) kV 70-95 mm² 12/20 (24) kV 25-95 mm² 3x1x core with lugs |
| Sähkönumero | 5218228 |
| Mitat | |
|---|---|
| Paino | 2.27 kg |
| Leveys | 105 mm |
| Pituus | 220 mm |
| Lämpötilat | |
| Käyttölämpötila | -50 ... 90 °C |
| Asennuslämpötila | -25 ... 50 °C |
| Varastointilämpötila | 5 ... 40 °C |
| Ominaisuudet | |
| Varustetyyppi | Pistokepääte - Kulma |
| Johtimen koko Um = 12 kV | 70 ... 95 mm² |
| Johtimen koko Um = 24 kV | 25 ... 95 mm² |
| Johtimen materiaali | Al/Cu |
| Kosketussuojan poikkipinta | 6 ... 50 mm² |
| Halkaisija eristyksen päältä | 17 ... 25 mm |
| Pituus asennettuna (L) | 220 mm |
| Eristysmateriaali | Polymeeri |
| Kosketussuojan materiaali | Kuparilanka |
| Nimellisvirta | 250_A |
| Johdinluku | 3 |
| Nimellinen jännitetaso U0/U (Um) | 12.7/22 (24) kV |
| Johtimen poikkipinta | 25 ... 95 mm² |
| ETIM | |
| ETIM Class | EC003521 |
| Soveltuu sisäkäyttöön | Yes |
| Soveltuu ulkokäyttöön | Yes |
| Nimellisjännite U0/U (Um) | 12.7/22 (24) kV |
| Nimellisvirta EN 50180/EN 50181 mukaan | A (250 A) |
| Pistokepäätetyyppi | Elbow plug |
| Johtimen liitäntätapa | Screw connection |
| Sopii johtimien määrälle | 3 |
| Suojattu | Yes |
| Kaapelikiinnike | Yes |
| Nimellispoikkipinta-ala | 25 ... 95 mm² |
| Maadoituskaapelin pituus | 0.8 m |
| Korkeus | 220 mm |
| Pituus | 105 mm |
| Laatikko | |
|---|---|
| Pakkauskoko | 1 pce |
| Syvyys | 375 mm |
| Korkeus | 115 mm |
| Leveys | 250 mm |
| Paino | 2.770 kg |
| Tilavuus | 10.78125 l |
| Lavapakkaus | |
| Pakkauskoko | 40 kpl |
| Syvyys | 1200 mm |
| Korkeus | 1100 mm |
| Leveys | 800 mm |
| Paino | 130.800 kg |
| Tilavuus | 1056 l |
