Testauspalvelut

Enston kattavat testauspalvelut tarjoavat toiminnallista ja luotettavaa etäohjaus- ja automaatiojärjestelmien testausta sekä sähköasemille että älymuuntamoille. Lisäksi meillä on laajaa kokemusta kaikkien yleisimpien suojareleiden testaamisesta.

Luotettava testaus

Sähköasemien ja älymuuntamoiden yksi tärkeimmistä ominaisuuksista on oikein toimiva ja luotettava automaatiojärjestelmä. Automaatio on oleellinen osa sähkönjakelua niin toimitusvarmuuden kuin turvallisuudenkin näkökulmasta.  Kattavat testauspalvelumme tarjoavat toiminnallista ja luotettavaa suojaus- ja automaatiojärjestelmien testausta sekä sähköasemille että älymuuntamoille.

Lisäksi meillä on kattava kokemus suojareleiden testauksesta, ja osaamisemme kattaa kaikki yleisimmät suojareleet.

Ratkaisut

Suojareleiden testaus

Suojareleiden tehtävä on tunnistaa sähköverkon vikatilanne ja kytkeä vikaantunut verkon osa irti. Suojauksen perustana ovat tarkoitukseen sopivat releasettelut ja luotettavasti mitatut suureet. Oikein toteutetulla relesuojauksella saadaan minimoitua materiaali- ja henkilövahingot vian sattuessa. Suojareleiden ja suojalaitteiden koestuksella varmistetaan niiden oikea toiminta sekä verkon normaalikäyttö- että vikatilanteissa.

Suojareleiden toisiokoestus tehdään sähköasemalla simuloiden koestuslaitteen avulla todellisia vikatilanteita. Onnistuneen koestuksen avaintekijöitä ovat laadukkaat ja kalibroidut koestuslaitteet, mutta ennen kaikkea koestajan ymmärrys sekä koestettavan releen toimintaperiaatteesta että simuloitavan ilmiön luonteesta. Osaamisemme kattaa kaikki yleisimmät käytössä olevat suojareleet ja suojausfunktiot.

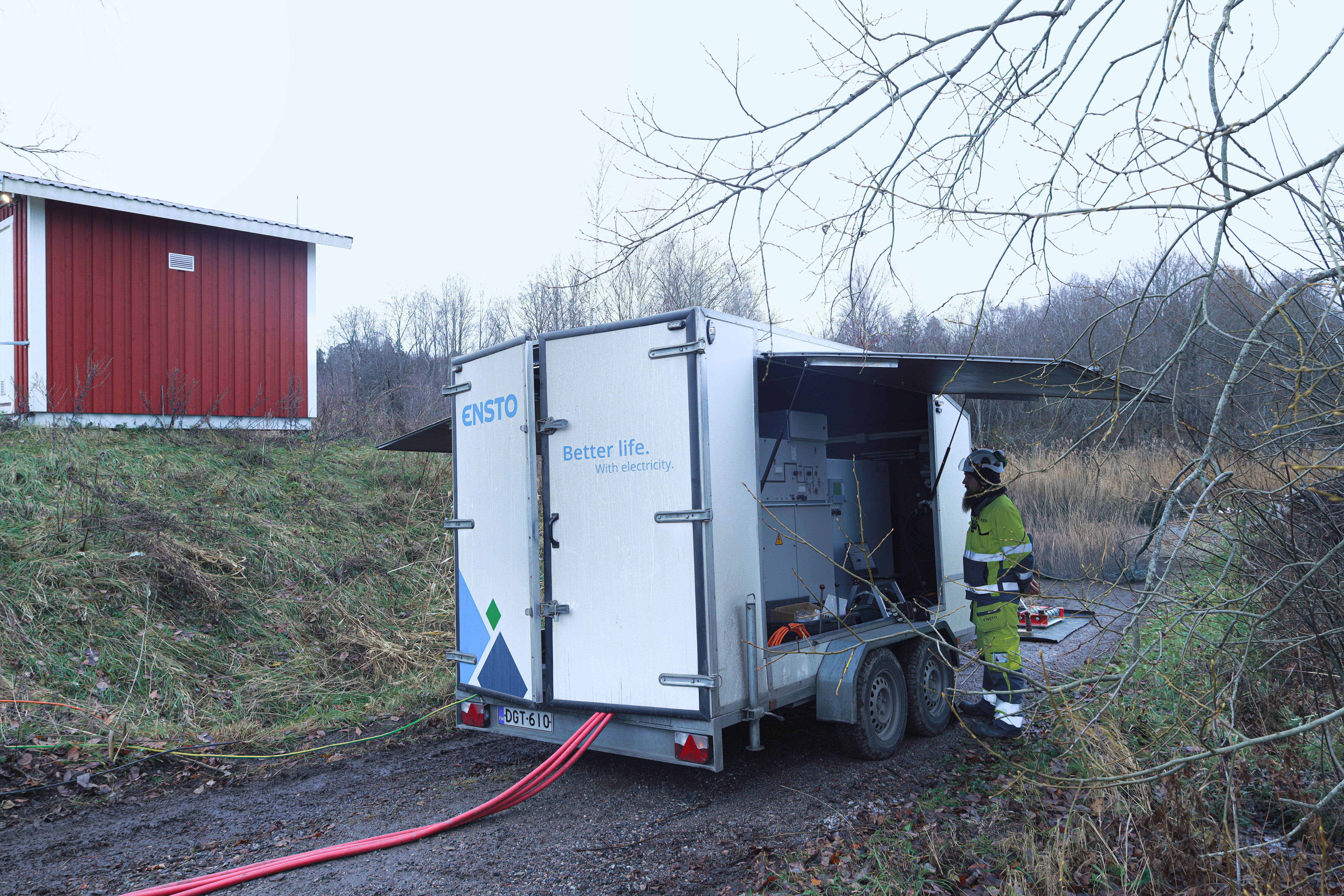

Ensiökoestukset vikavaunulla

Ensiökoestukset vikavaunulla.

Suojareleiden toisiokoestuksella voidaan saavuttaa vain rajallinen varmuus suojauksen oikeasta toiminnasta, sillä koestus on aina enemmän tai vähemmän simuloitu tilanne.

Ensiökokeessa sähköverkkoon tehdään hallitusti todellinen vika, jolloin saadaan esiin koko verkon toiminta vikatilanteessa ja nähdään, kuinka relesuojaus toimii kokonaisuutena. Oikein tehty ensiökoe paljastaa myös mahdollisesti toisiokoestuksessa huomaamatta jääneet puutteet releiden ohjelmoinnissa.

Ensiökokeen toteutus

Ensiökoe voidaan tehdä kevyellä laitteistolla, jolloin vika kytketään verkkoon pääsääntöisesti sulkemalla vikalähdön katkaisija vikaa vasten. Tällä menetelmällä saadaan useimmissa tapauksissa esiin kaikki oleelliset seikat maasulkuvirran kompensoinnista ja maasulkusuojauksesta.

Parhaat tulokset saadaan kuitenkin käyttämällä maasulkukokeita varten rakennettua vikavaunua. Vaunun avulla päästään lähemmäs todellista vikatilannetta, sillä vian kytkentä tapahtuu vikapaikalla ja se voidaan tehdä normaalissa kytkentätilanteessa.

Monipuoliset kytkentävaihtoehdot

Vaunu voidaan kytkeä ilmajohtoverkkoon jännitetyönä, ja kokeet voidaan suorittaa ilman käyttökeskeytyksiä. Jännitteettömänä kytkentä onnistuu ilmajohdon ja muiden verkon ilmaeristeisten osien lisäksi pistokepäätteillä myös kaasueristeiseen kojeistoon.

Vian kesto voidaan asetella lähdön suojauksen laukaisuaikaa lyhyemmäksi, jos halutaan välttää todellisia laukaisuja verkossa. Vikavaunu on varustettu tarkoilla mittamuuntajilla ja rele tekee häiriötallenteen kaikista vioista. Häiriötallenteet voidaan tulkita vikapaikalla saman tien.

Vikavaunun varustelut ovat huippuluokkaa

  • Mahdollisuus kytkeä jännitetyönä verkkoon 3-vaiheisesti, liitäntäkaapeleiden pituus 20 m
  • Erilliset liitäntäkaapelit 630 A pistokepääteillä
  • Kattavasti vikavastuksia maasulkukokeisiin 0-100kOhm
  • Kipinäväli katkeilevien maasulkujen testaukseen
  • 24 kV kojeisto, nimellisvirta 630 A
  • Liityntäkenno:
    • Moottoriohjattu kolmiasentoerotin maadoituskytkimellä
    • Kosketinlähdöllä varustetut jänniteindikaattorit
  • Mittauskenno:
    • 3-vaiheinen jännitteenmittaus 20 VA / Cl. 0,2
    • Avokolmiokäämi 100/3 V, 25 VA / 3P
    • Virtamuuntajat 400/5/5, 5 VA Cl. 0,2FS5, 5VA Cl. 5P10
  • Katkaisijakenno:
    • Kolmiasentoerotin maadoituskytkimellä
    • Tyhjökatkaisija 630A
    • Nimellinen oikosulkuvirran katkaisukyky Isc: 20.0 kA
    • Kaapelivirtamuuntaja 100/1 A
    • Häiriötallentimella varustettu suojarele
  • Vian kestoaika säädettävissä halutulle ajalle
  • Mittamuuntajien ulostulot riviliittimillä ulkopuolisen vikatallentimen/mittalaitteen liittämisen helpottamiseksi
  • DC-järjestelmä (110VDC ja 12VDC)
  • 230VAC aggregaatti akuston lataamista, tietokoneita ja erillisiä mittalaitteita varten
  • Maadoituspiikki, jos vikapaikalta ei löydy valmiita maadoituksia

Suojauskonsultointi

Sähköverkon johtopituuden tai kaapelointiasteen kasvaessa esimerkiksi maasulkuvian profiili muuttuu. Verkon maasulkuvirran kasvaessa releiden vanhat suojausfunktiot ja niiden asettelut eivät välttämättä enää vastaa verkossa esiintyviä vikoja ja suojauksen herkkyys ei ole halutulla tasolla.

Maasulkusuojauksen ajantasaisuus on hyvä tarkastaa esimerkiksi suojausrelesaneerauksen yhteydessä tai kaapelipituuden kasvettua reilusti edellisen asettelulaskennan jälkeen. Myös maasulkuvirran kompensointikelan suurentaminen on merkki verkon kasvamisesta ja tarpeesta tarkastaa maasulkusuojauksen asetteluiden ajantasaisuus.

Suojareleiden asetteluarvot räätälöidään asemakohtaisesti verkon mukaisiksi. Suojauskonsultoinnin sisältöön kuuluu myös tulevaisuuden kaapelointien, erilaisten kytkentätilanteiden tai muiden erikoistoiveiden huomioiminen. Asianmukaiset releasettelut suojaavat verkkoa tehokkaasti ja vähentävät merkittävästi verkon vaurioitumisriskejä.



Muut ratkaisut

Sähköasemaprojektit

Enston sähköasemaprojektit.

Ensto tarjoaa vahvaa osaamistaan sähköasemaprojekteihin avaimet käteen -ratkaisuina aina käyttöönottoon asti tai pienempinä osakokonaisuuksina. Teemme myös sähköasemien laajennuksia tai saneeraus- ja huoltotöitä asiakkaan tarpeiden mukaan. Toimitamme ratkaisuja sähkönjakeluverkkoihin, tuulivoiman tuotantoon ja teollisuuden käyttöön.

Lue lisää

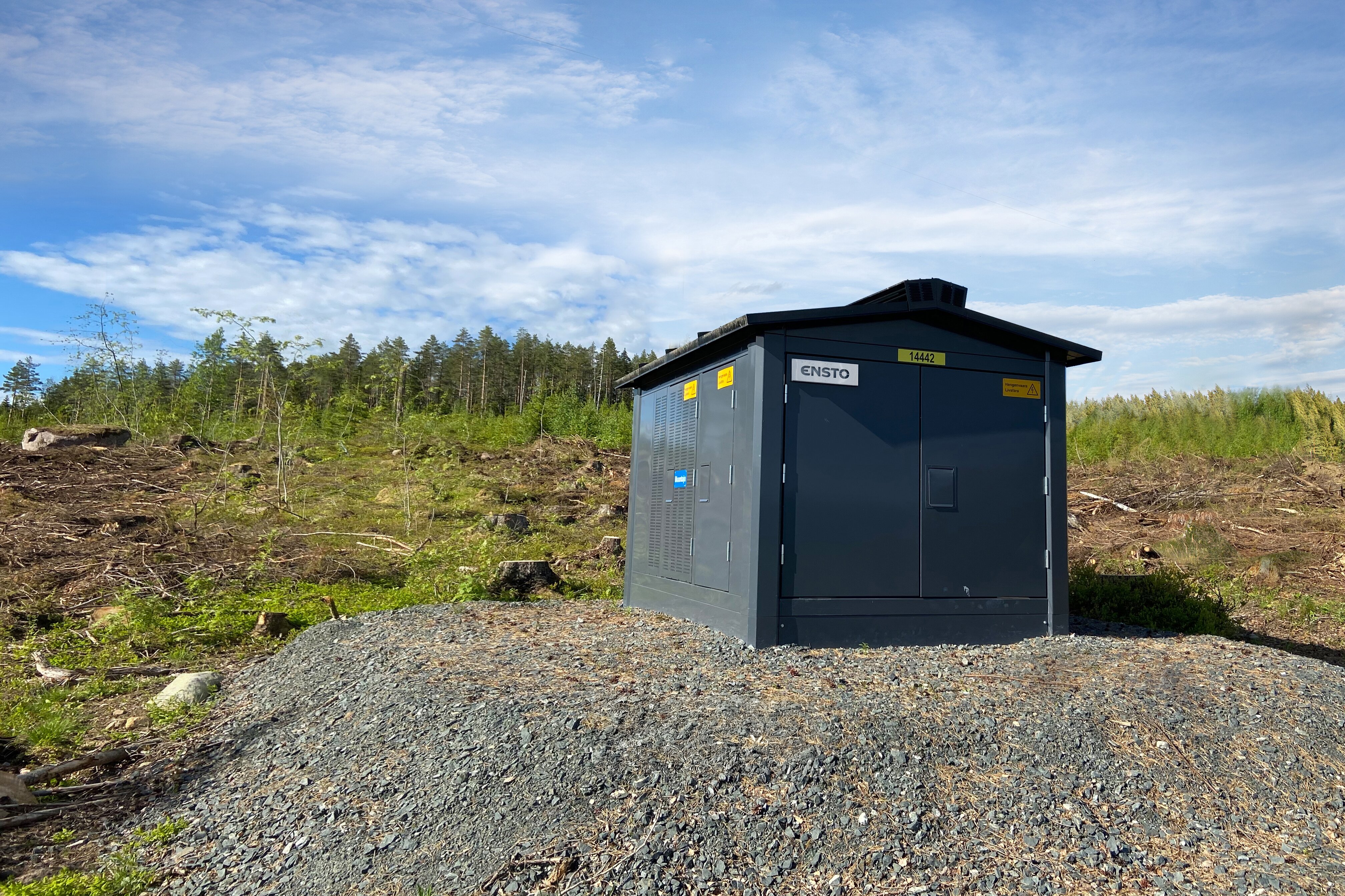

Älymuuntamot

Enston älymuuntamot.

Enston älymuuntamot ja erotinasemat tarjoavat markkinoiden parhaat tekniset ratkaisut nykyaikaisiin sähköverkkoihin, joissa on enemmän älykkyyttä, etäkäyttöominaisuuksia ja suojausta. Muuntamot toimitetaan asiakkaalle kokonaispalveluna suunnittelusta maastossa tehtäviin ensiökokeisiin saakka. Ne ovat myös valmiita hajautetun energian tulevaisuuteen.

Lue lisää

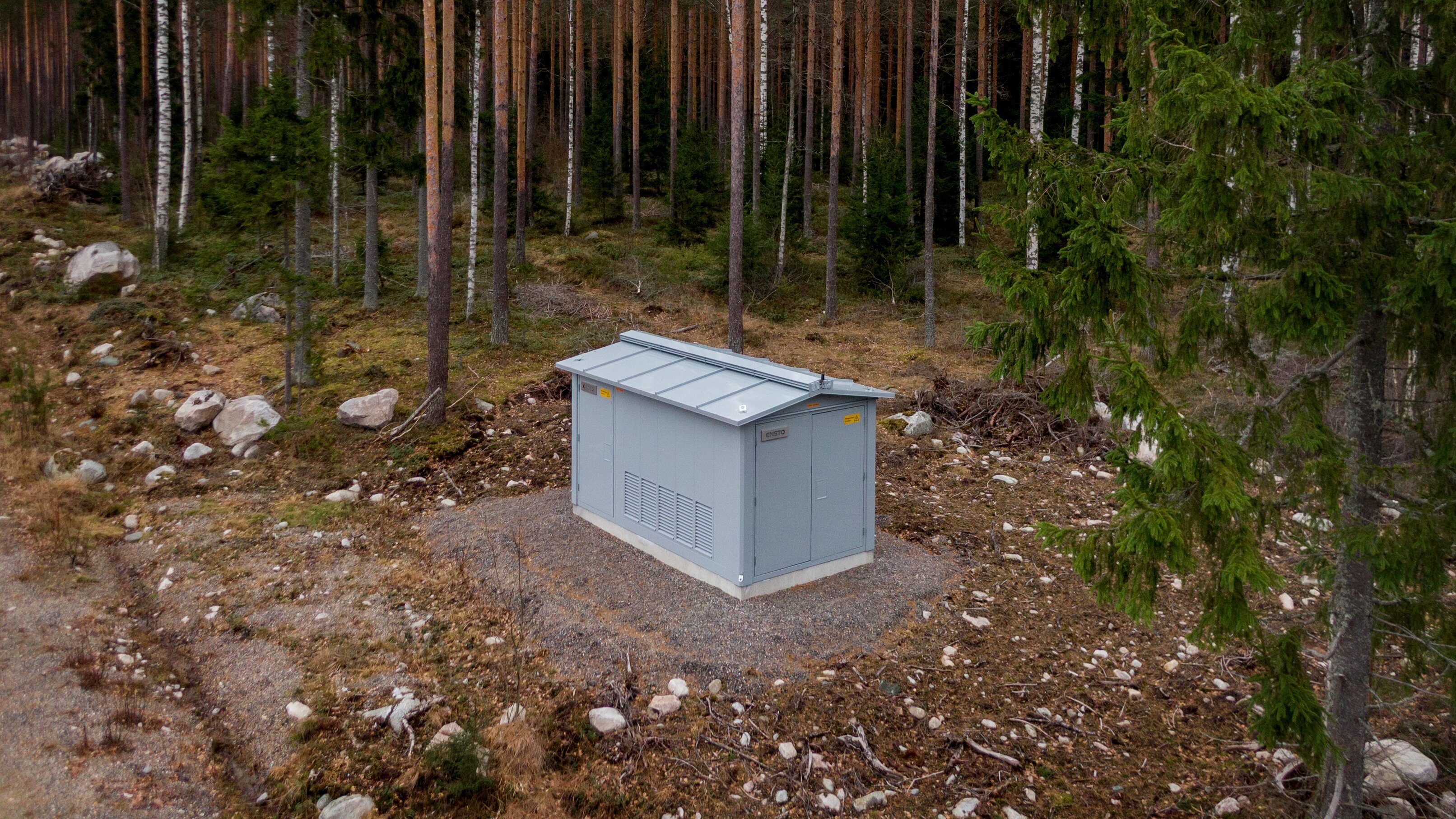

Maasulkuvirran kompensointi

Enston maasulkuvirran kompensointiratkaisut.

Enstolla on laaja kokemus maakaapeliverkkojen maasulkuvirran kompensointiratkaisuista. Avaimet käteen -palvelut sisältävät kaiken tarvekartoituksesta käyttöönottoon ja kunnossapitoon. Ratkaisut suunnitellaan ja konfiguroidaan aina huolellisesti asiakkaan tarpeiden mukaan.

Lue lisää

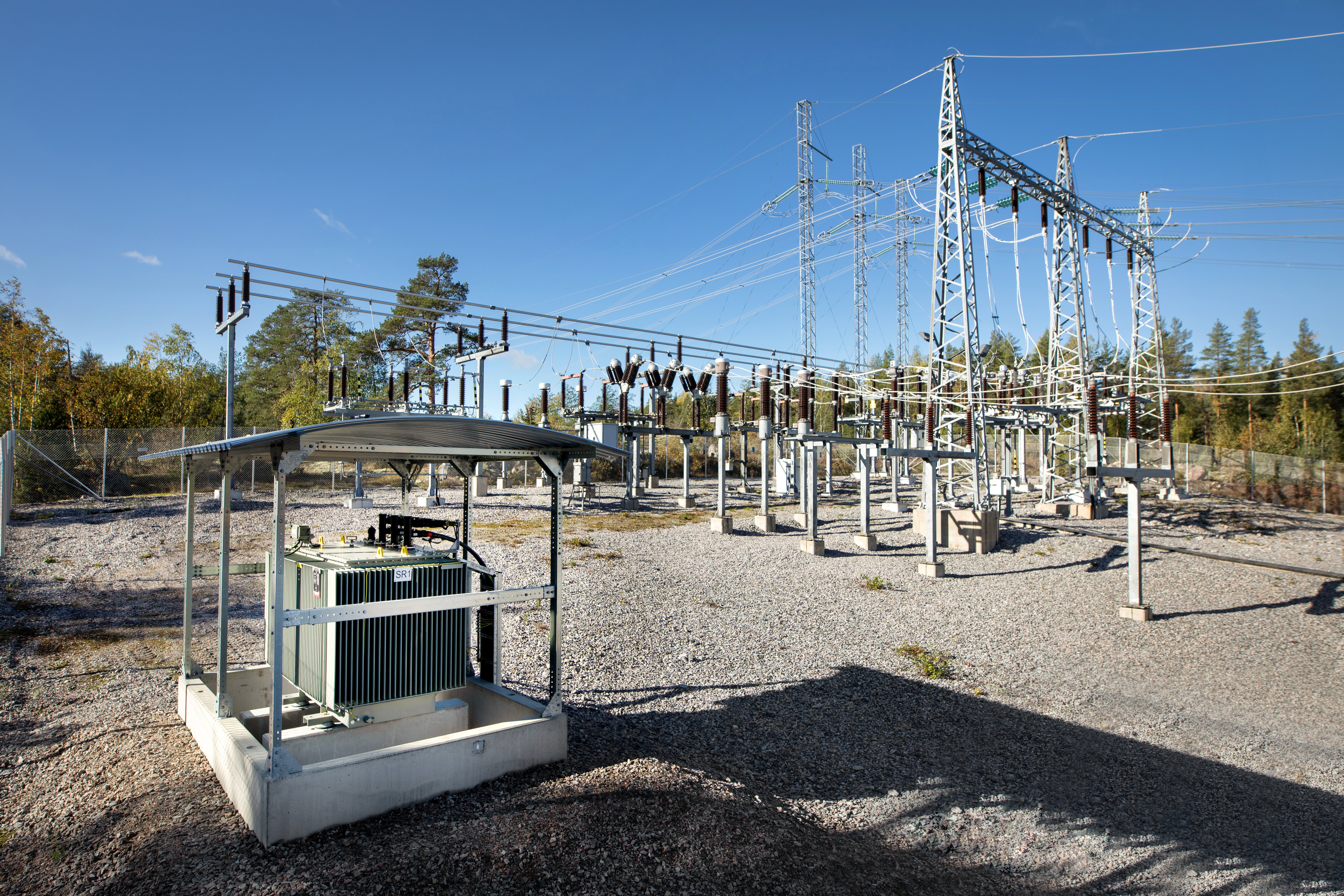

Loistehon kompensointi

Enston loistehon kompensointiratkaisut.

Enstolla on laaja osaaminen ja kokemus maakaapeliverkkojen loistehon kompensointiratkaisuista. Avaimet käteen -palvelut sisältävät kaiken tarvekartoituksesta käyttöönottoon ja kunnossapitoon. Tarkalla suunnittelulla ja oikein valituilla kompensointireaktoreilla loistehotasot voidaan minimoida tehokkaasti.

Lue lisää
